iSCSI Server installieren (Windows Server 2012 / 2016)

In diesem Beitrag wird Step-by-Step ein iSCSI Target Server unter Windows Server 2016 installiert und virtuelle iSCSI Disks erstellt. Danach wird die Disk einem iSCSI Initiator zur Verfügung gestellt.

Grundlegendes zu iSCSI

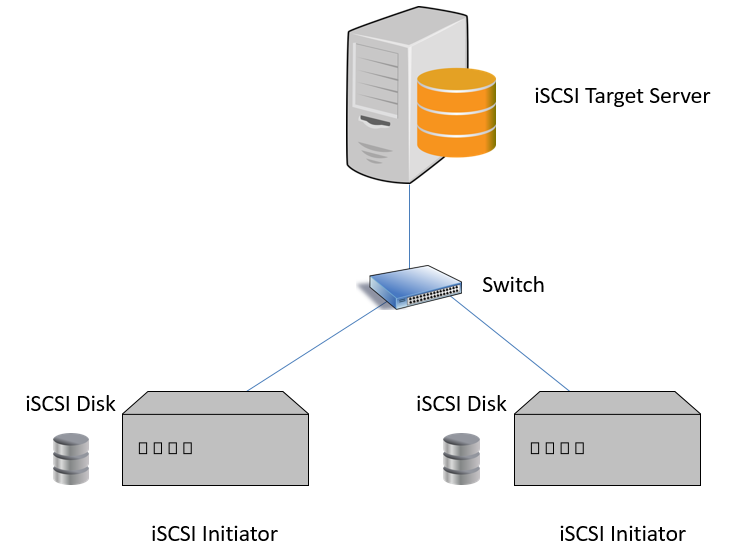

Topologie

iSCSI (Internet Small Computer System Interface) ist ein Verfahren, welches die Nutzung des SCSI-Protokolls über das Protokoll TCP ermöglicht. Es wird ausschließlich Ethernet eingesetzt.


Der iSCSI Target Server stellt Disks zur Verfügung. Die iSCSI Initiatoren “holen” sich die Disks und können sie verwenden. Die Disk verbleibt physisch am iSCSI Target Server. Die Kommunikation erfolgt über das Netzwerk mithilfe des iSCSI Protkolls.

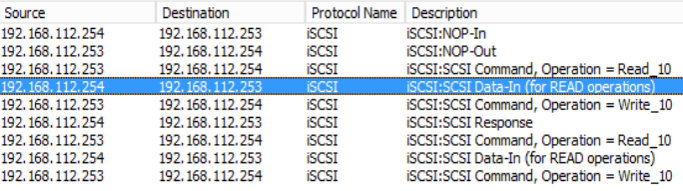

Der Screenshot zeigt eine Kommunikation eines iSCSI Target Server mit einem Initiator.


IQN

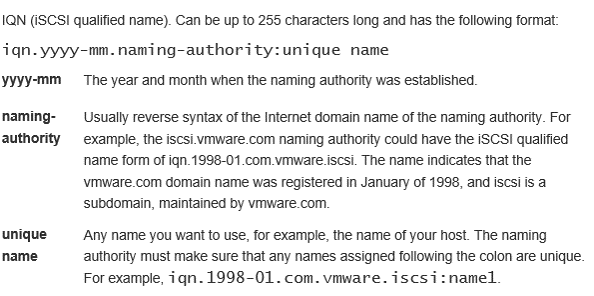

Die Initiatoren kommunizieren mit den iSCSI Target Server über den iSCSI Qualified Name (IQN). Der iSCSI Qualified Name (IQN) ist eine eindeutiger Name für einen Initiator oder ein Target. Jeder iSCSI-Initiator und jedes iSCSI-Ziel muss einen weltweit eindeutigen Namen verfügen.



Quelle: microsoft.com, vmware.com

Wir werden dem IQN im Folgenden noch begegnen.

Installation des iSCSI Target Server

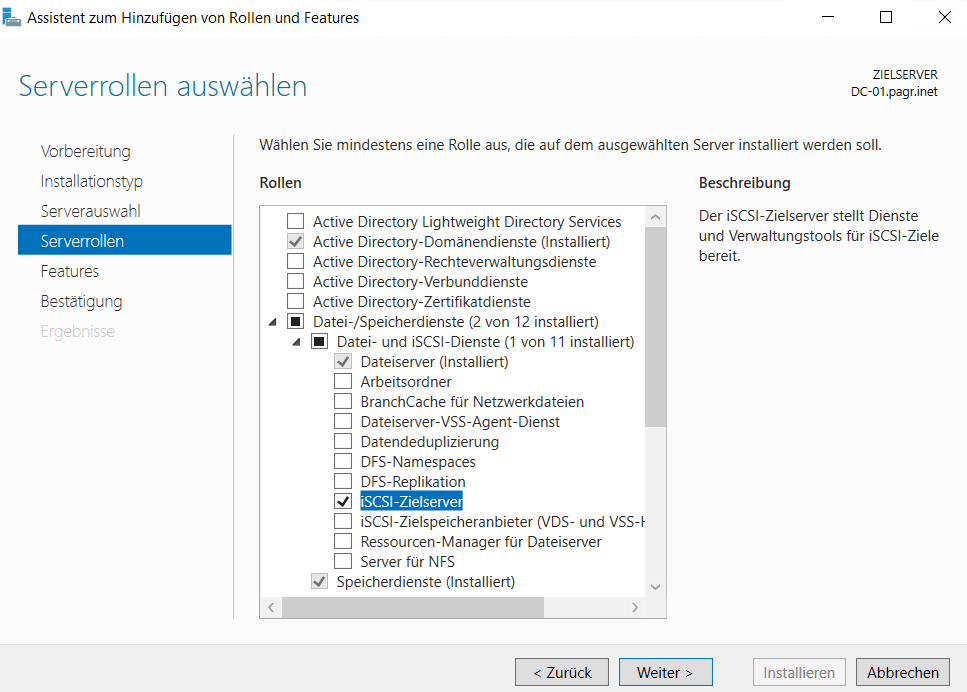

Die Installation des Target Servers erfolgt in Windows Server 2012 und Windows Server 2016 im Server-Manager unter Rollen und Features.

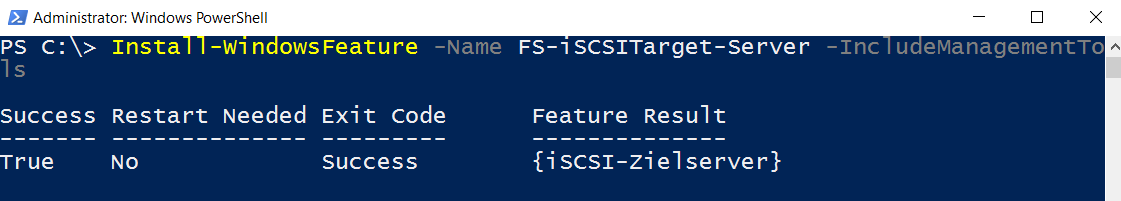

Oder mithilfe eines One-Liners in PowerShell.

Install-WindowsFeature -Name FS-iSCSITarget-Server -IncludeManagementTols


Die Installation ist abgeschlossen.

Konfiguration des iSCSI Target Servers

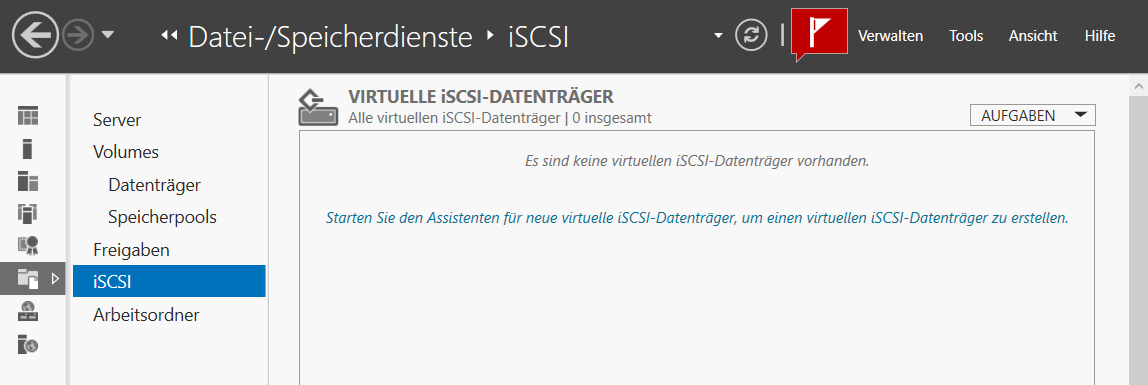

Nach der Installation im Server-Manager unter Datei-/Speicherdienste – iSCSI den Assistenten für neue virtuelle iSCSI-Datenträger starten.

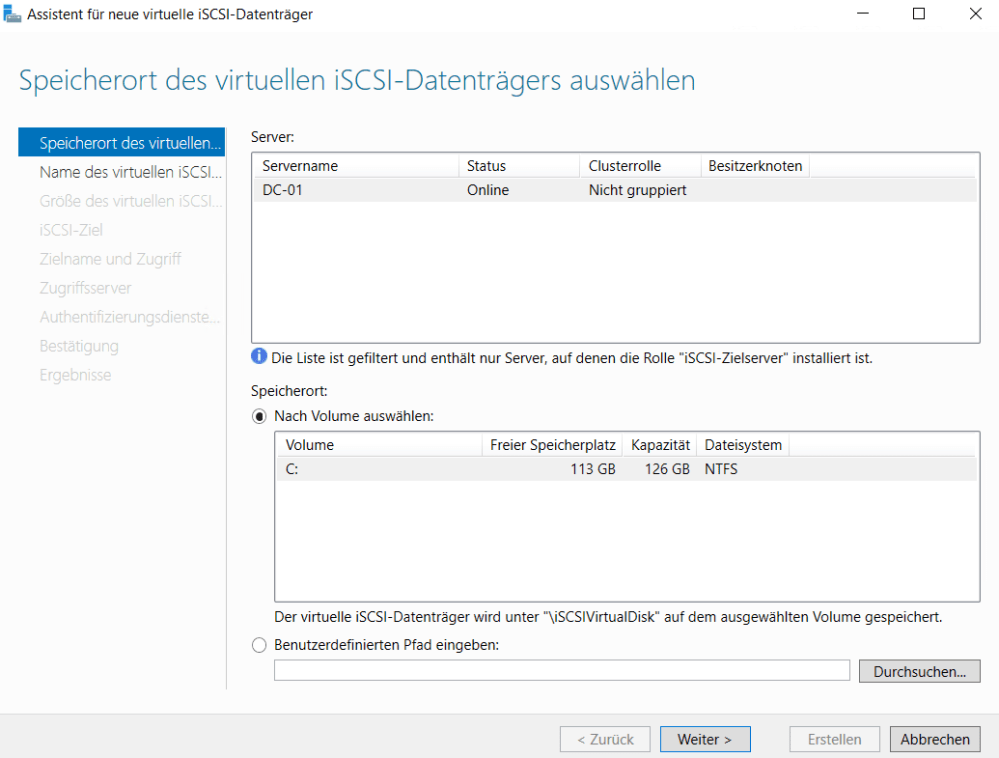

Speicherort der iSCSI Disk wählen.

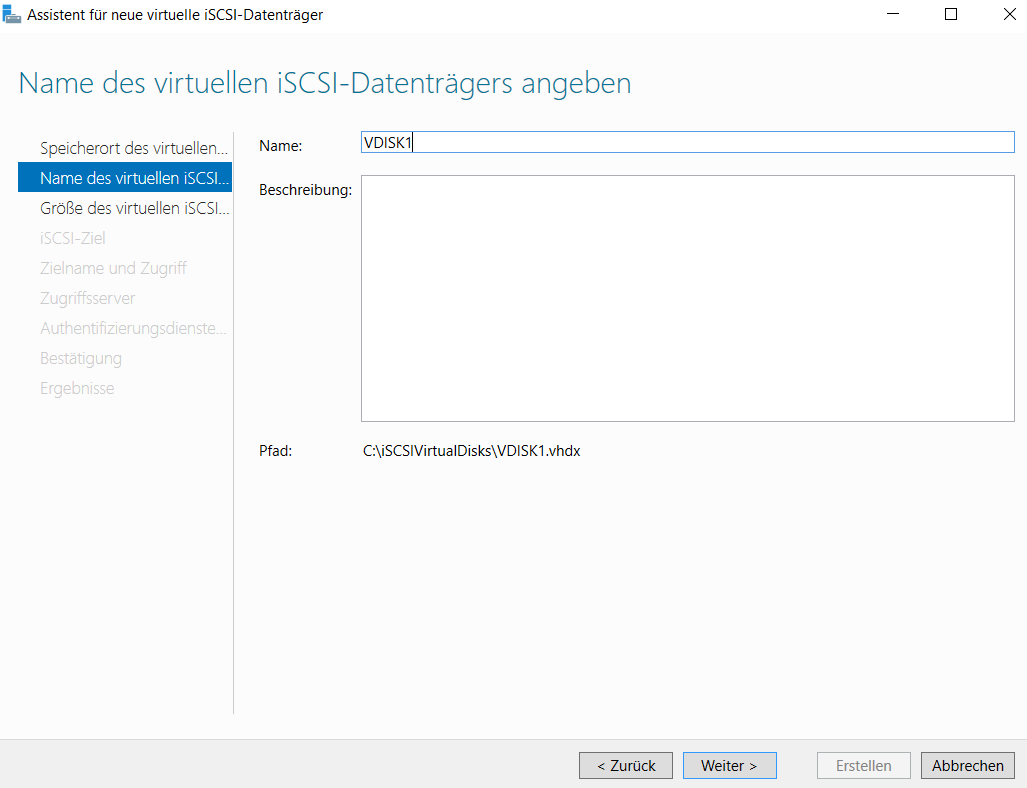

Namen der neuen Disk wählen.

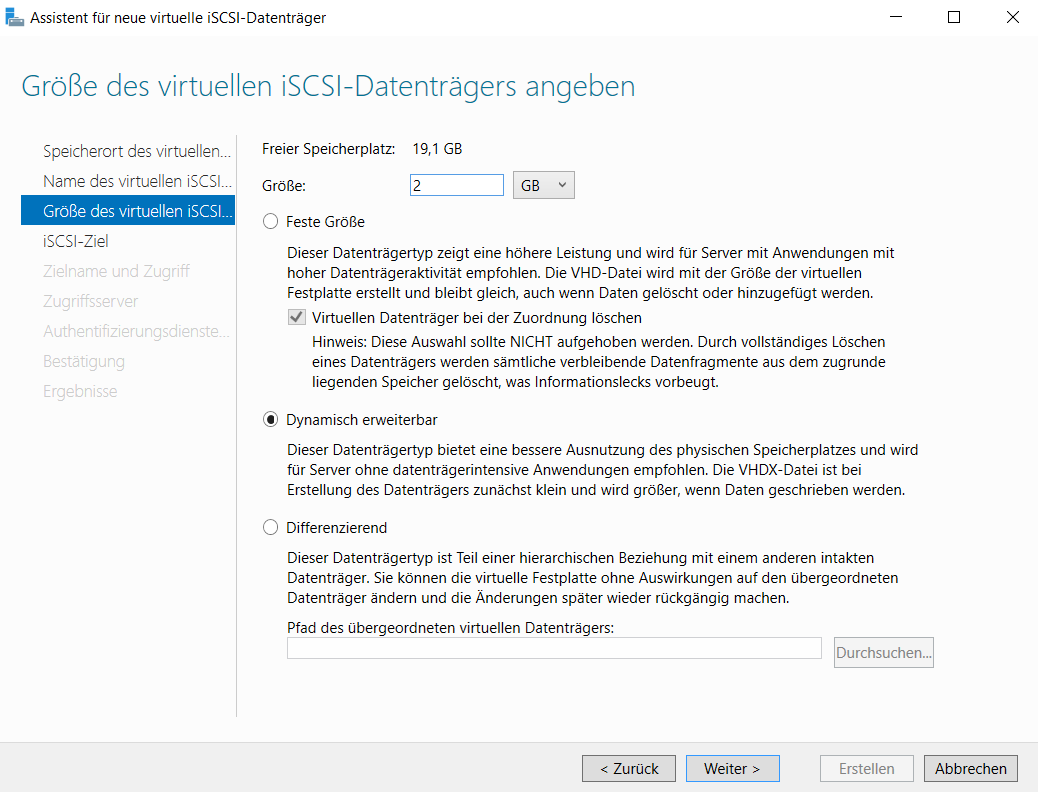

Größe der Disk wählen. Achtung auf Fest Größe und Dynamisch erweiterbar!

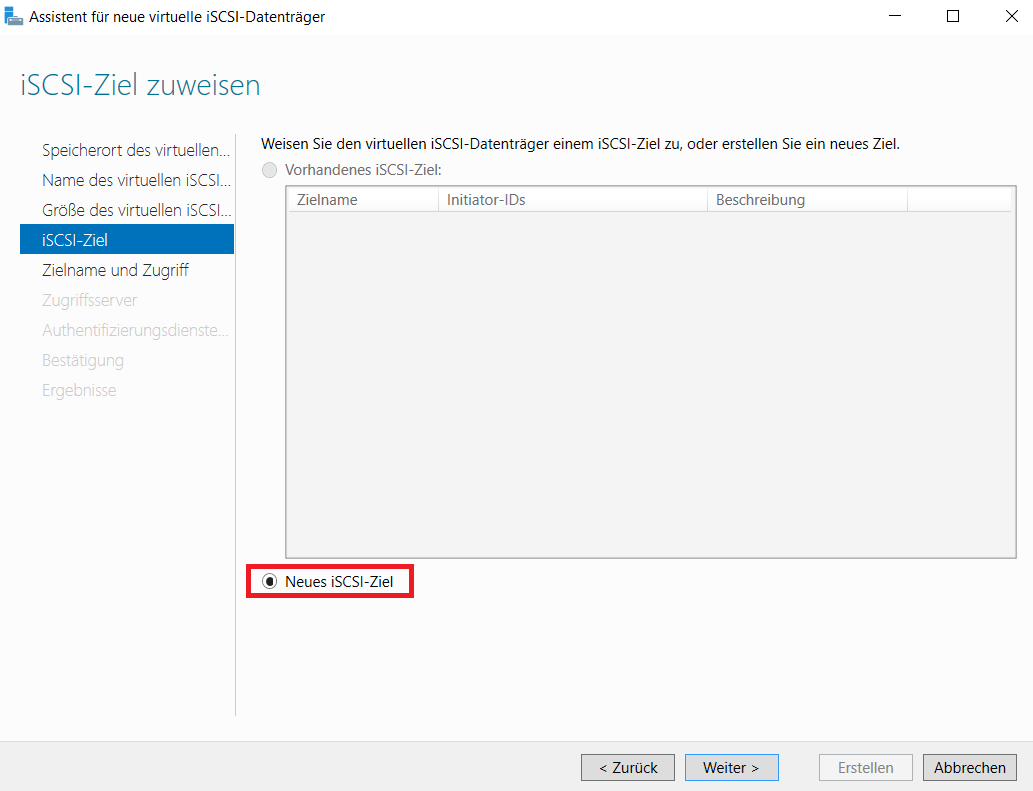

Ein neues Ziel wählen.


Der Name des Ziels wird im IQN hinterlegt. (Empfehlung: Servername verwenden)

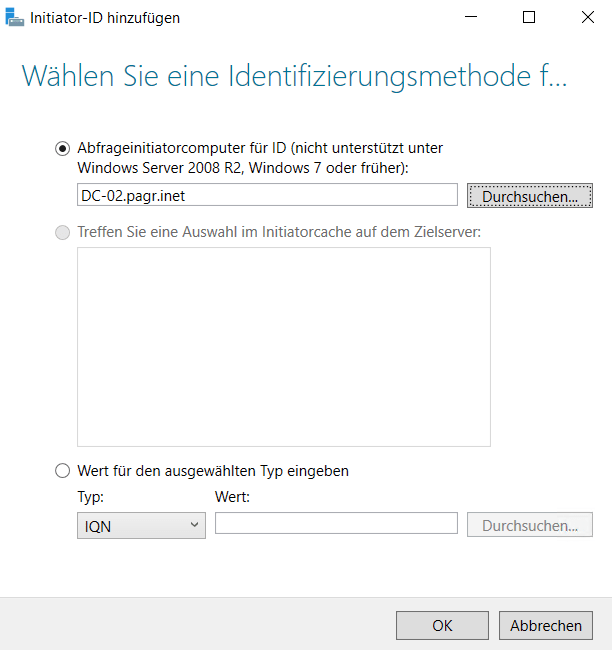

Jetzt wird bestimmt, welche Initiatoren (Computer) auf dieses Ziel zugreifen dürfen.

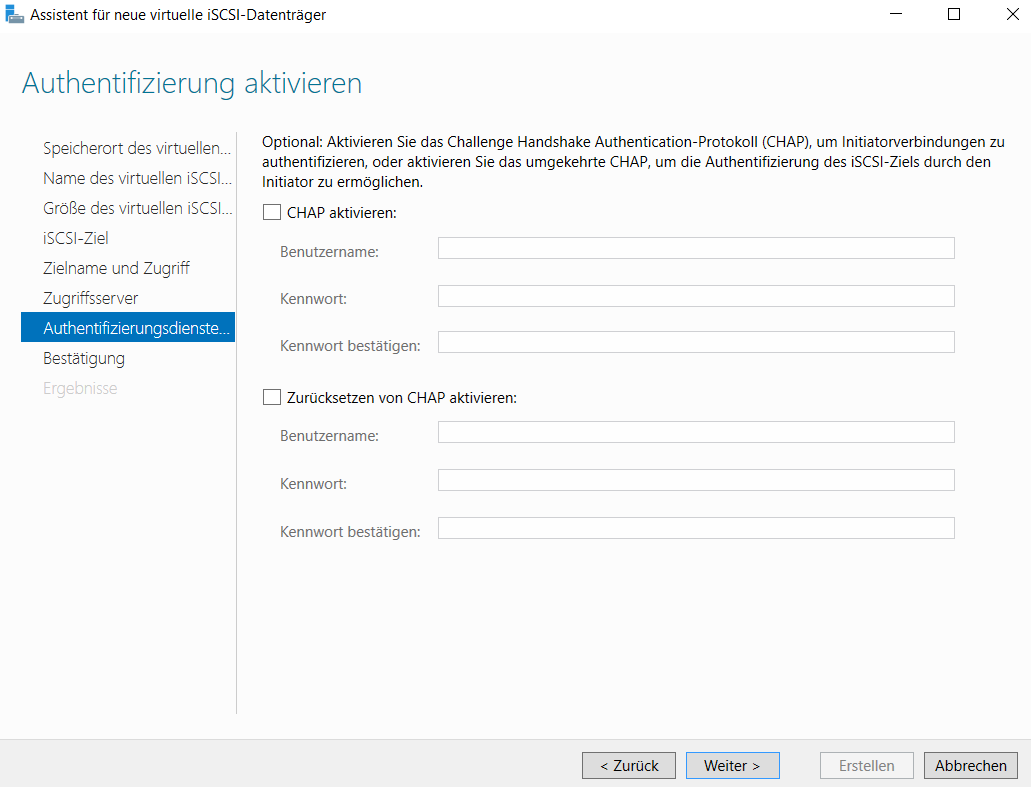

Falls für den Zugriff ein Passwort erforderlich sein soll, dann kann dies im nächsten Schritt hinterlegt werden. Die Authentifizierung wird über das CHAP Protokoll durchgeführt.

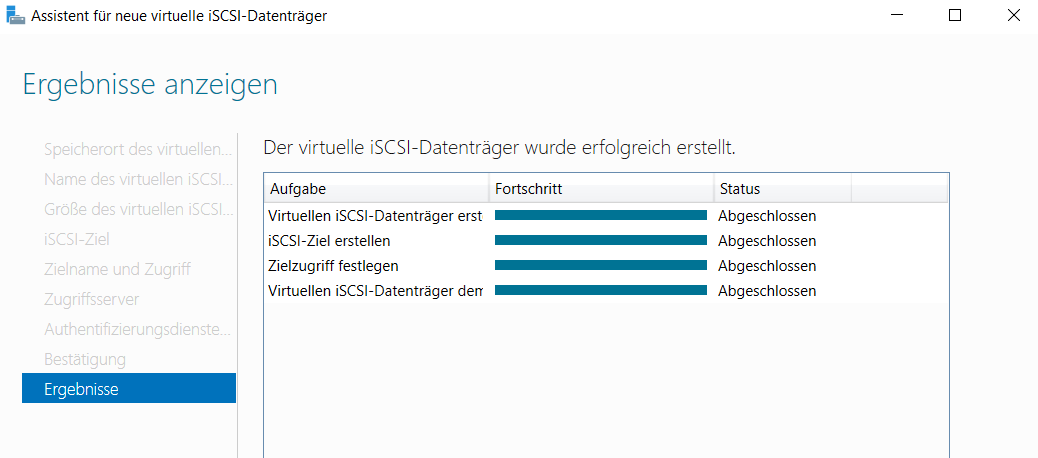

Vor Abschluss das Getane nochmal überprüfen und die Konfiguration abschließen.


iSCSI Initiator Konfiguration

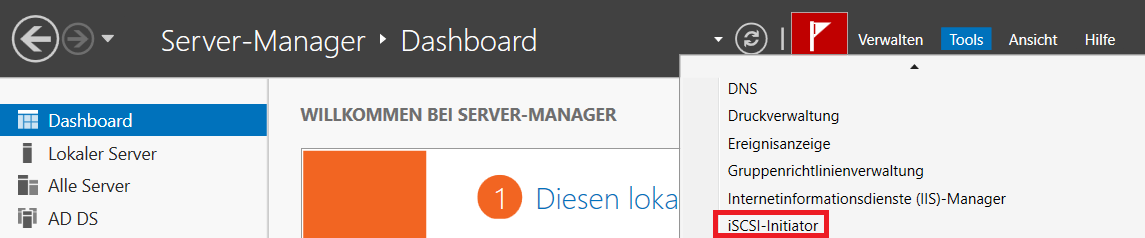

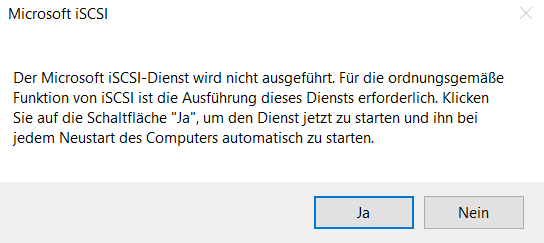

Am iSCSI Initiator (der Server, der die Disk beziehen soll) muss der iSCSI Initiator Dienst gestartet werden. Diesen findet man im Server-Manager unter Tools.


Mit Ja bestätigen.

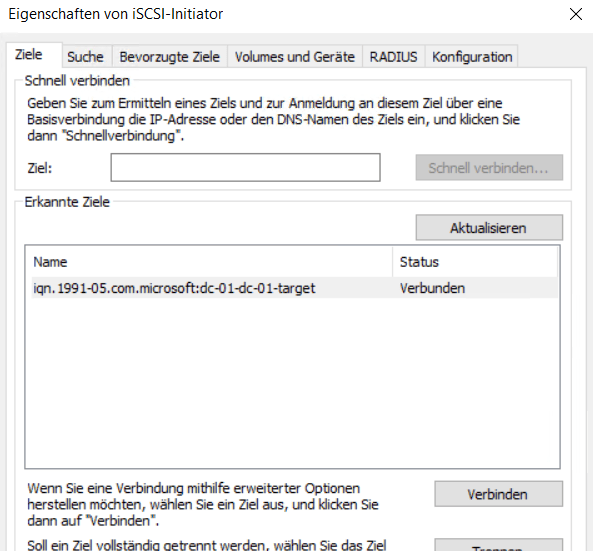

Die Eigenschaften des iSCSI Initiator öffnen sich. Jetzt bei Ziel den FQDN des iSCSI Target Server im Feld Ziel eingeben und auf Schnell verbinden… klicken.

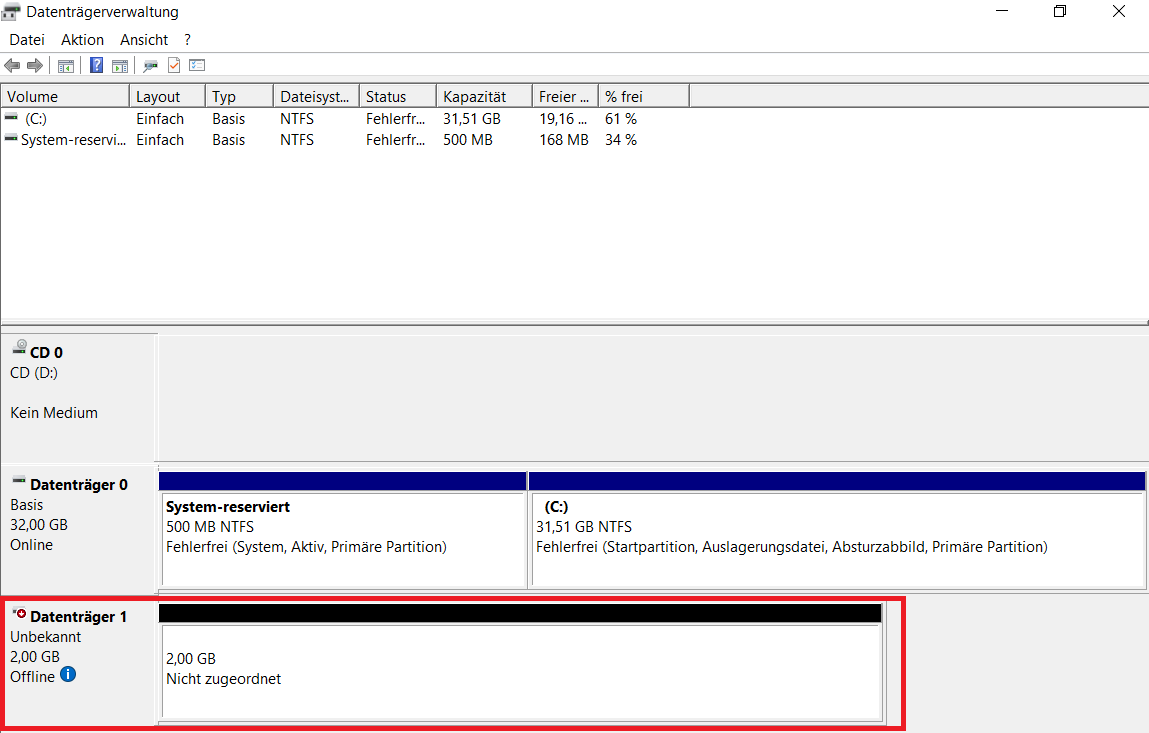

Mit OK bestätigen. In der Datenträgerverwaltung (diskmgmt.msc) ist der neue iSCSI Datenträger bereits verbunden und kann verwendet werden.


Die Disk muss noch Online geschalten und initialisiert werden. Danach ein neues Volume erstellen und die Disk ist betriebsbereit.


Weitere Infos auf Technet: iSCSI Target Server Overview
