Link Aggregation / EtherChannel

Link Aggregation ermöglicht die Erstellung einer logischen Verbindung, welche aus mehreren physischen Verbindungen besteht. Diese Form der Bündelung (Trunking) ermöglicht die Erhöhung des Datendurchsatzes. Das Protokoll dazu nennt man Link Aggregation Control Protocol (LACP).

Der Datendurchsatz zwischen zwei Switches soll erhöht werden, indem 2 physische Verbindungen zu einer logischen zusammengefasst werden.

Voraussetzungen:

  • EtherChannel wird von den Switches unterstützt
  • Beide Interfaces verwenden die gleiche Bandbreite
  • Beide Interfaces befinden sich im gleichen VLAN


Konfiguration auf Switch 0 und Switch 1 für Interface 0/1 – 0/2
interface range fastethernet0/1-2
channel-group 1 mode active
interface port-channel 1
switchport mode trunk



Überprüfen des Port Channel

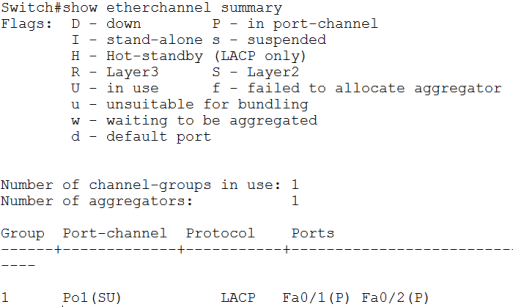

show etherchannel summary gibt einen Überblick über die Konfiguration:

show etherchannel summary


Link: http://www.cisco.com/c/en/us/td/docs/ios/12_2sb/feature/guide/gigeth.html
